首頁壓接技術

壓接連接-從電線和PCB到二極管和線圈

銅帶壓接（Splicing Crimping）是一種無焊的連接方式，通過將金屬帶沖壓到部件的端部實現連接。

與標準終端不同，壓接（CRIMP）適用于各種尺寸和材料的電子元器件：電線、印刷電路板、線圈、電容器、傳感器、二極管、引線框架、紡織品等。與焊接相比，壓接（CRIMP）具有抗震性，其質量可在生產內外進行評估。

由于 SM CONTACT 研發部門在項目之初就確定了最佳連接方式、模具和壓接帶的參數，因此壓接技術解決方案的定制性和可靠性得到了進一步提高。

壓接技術（CRIMPING）廣泛應用于大眾、寶馬、PSA、雷諾等汽車零部件供應商。

了解更多有關壓接（CRIMP）優點和應用的信息。

相關話題 壓接設備

下載PDF

應用與組件
壓接優勢
壓接專業建議
壓接設備

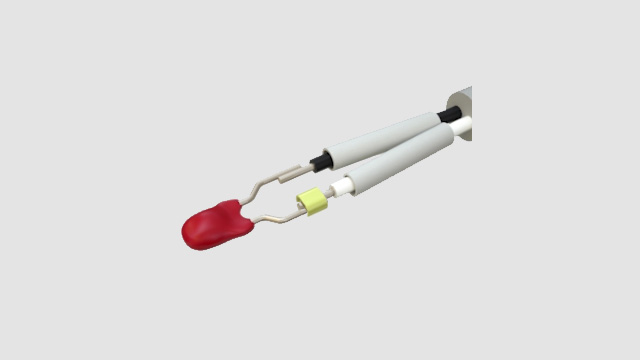

1. 元器件定位

元器件以正確的順序位于壓接機（CRIMPING）的壓接區域中（CRIMPING）。
2. 壓接帶切割

從料帶傳送裝置中切下所需長度的料帶，然后向下移動到元器件上方。
3. 壓接元器件

U形料帶在元器件的末端緊密壓縮

應用領域
組件類型

新能源領域
汽車領域
土木工程領域
電子工業領域
輕工業領域
大眾市場
醫學工業領域
鐵路領域

金屬線
二極管 & 電阻
燈絲
導線 & 電容
導線 & 線圈（漆包線）
導線 & 二極管
導線 & 引腳框
導線 & 金屬引腳
導線 & PCB
導線 & 傳感器
導線 & 電阻
導線 & 導線
PCB & 同軸連接器
導線 & PIN
導線 & 塑料連接器
導線 & 插頭適配器
導線 & 天線

為什么需要它?

壓接優勢

與焊接技術不同的是，壓接技術確保了連接的可重復利用的質量，可以在生產過程中和之后進行控制。

可持續的高質量

拼接作為一種機械過程，可以獲得可重復使用的高質量。使用相同的工具盒和壓接帶，產品的質量在每個周期都保持不變。
產品適應性高

所有的刀具都是針對產品專門設計，因此可以完美的與產品契合并形成可靠連接。

氣密性

壓接（CRIMPING）過程中零件和壓接帶（Splicing Crimping)的變形保證了緊密連接
低電阻

定制化的模具確保連接穩定的低電阻，防止松股、錯接等缺陷。

抗變形和振動

與焊接不同，接頭壓接（CRIMPING）不涉及加熱，因此它可以防止部件燃燒或熔化風險，并保證在應力和振動下的良好性能。
小型化

壓接（CRIMPING）允許進行很小尺寸的產品進行連接，例如對人工心臟起搏器連接0.46*0.24mm橫截面連接。是傳感器、燈泡、加熱元件等需要節省空間時的理想選擇。

通用的

壓接技術（CRIMPING）廣泛應用于各種類型（PCB、電線、線圈、傳感器、塑料連接器、燈絲等）、不同材料（纖維、特氟龍、鉻、鋼等）及不同尺寸的零件
質量控制

與焊接不同，壓接（CRIMP）的質量易于控制，可以借助在線系統（壓接力監視器、攝像機位置和顏色控制、防錯別針等）或獨立實驗室設備（橫截面、拉力、壓接（CRIMP）高度測量等）等

閱讀更多

易于使用

由于我們的設備是自動化的，所以就算在沒有任何壓接（CRIMP）經驗的情況下，每小時都可以拼接2000個接頭。
成本效益

壓接（CRIMP）備件比焊接備件便宜，而且很少需要更換：不同的備件和組件類型，可實現30萬-300萬次壓接（CRIMP）。

如何實現可靠壓接？

壓接的專業流程建議

1. 壓接帶定義

2. 模具定義

3. 壓接模擬

4. 實驗室試驗

5. 設備制造

6. FPC解決方案

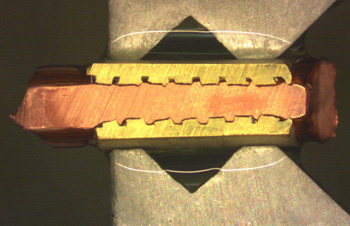

1. 壓接帶定義

我們根據應用類型、元件材料、工作環境和溫度范圍定義拼接帶特征。

你得到了什么？

壓接帶（Splicing Crimping）材料（LA、LE、CN、CE、IN）、類型（標準鋸齒型、M型）、厚度（0.2–0.53 mm）、長度（1.5、2、3、4、6、7 mm）和根據您的需求定制。

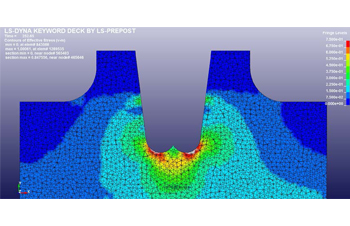

2. 模具定義

利用有限元軟件和已實現連接的數據庫，建立了模具的計算機模型，模擬了接頭壓接（CRIMPING）過程中的應變和應力。

你得到了什么？

設備類型、模具類型（標準、CI類型或特殊）和尺寸、沖頭形狀（標準或雙喇叭）以及特殊工具必要性定義。

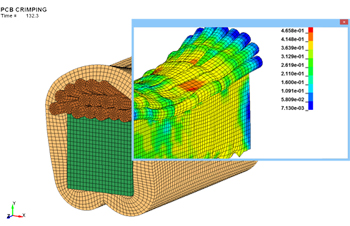

3. 壓接模擬

利用有限元軟件，建立了特定類型和材料的元件計算機模型，模擬了接頭壓接（CRIMPING）過程中的應變和應力。

你得到了什么？

指定最佳連接參數及其改進選項，以匹配行業規范和客戶需求（連接尺寸和最佳組件位置、壓縮率、內應力水平、接觸電阻和互連表面）。

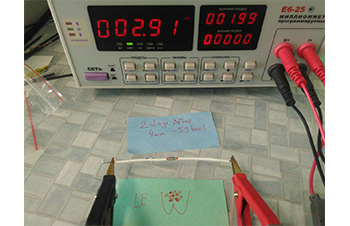

4. 實驗室試驗

我們制作樣品并進行實驗室研究：拉力、電阻和電偶腐蝕測量，以及熱應力測試和截面研究。

你得到了什么？

具有精確連接參數的報告和數據表，符合拼接/壓接（CRIMP）規范，并根據部件公差（最佳連接橫視圖形狀、工具要求、機器調整的目標連接尺寸等）驗證不同拼接高度和壓縮水平。

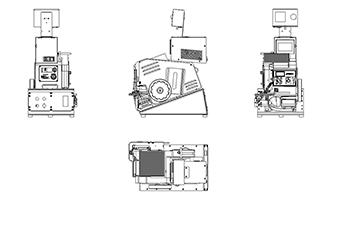

5. 設備制造

工程部適應自動化水平、速度、特殊選項和質量控制裝置。

你得到了什么？

為客戶的應用以及質量、自動化、成本和產量要求而定制的接頭壓接設備（CRIMPING）。

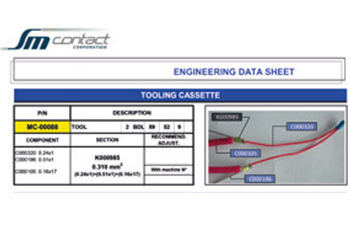

6. FPC解決方案

– 帶有所有最佳連接尺寸和公差的控制列表。 – Viso 6軟件顯微測量結果。 – 壓接（CRIMP）的年度檢測。

你得到了什么？

自動化壓接質量控制，并及時得到SM工程人員的支持。

壓接設備

檢查壓接設備的選項！每臺機器都可以根據特定的組件、環境、自動化水平和生產量進行定制。

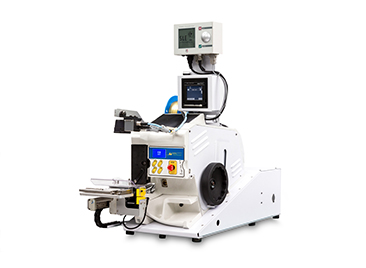

SM壓接2000標準：手動操作接頭壓接

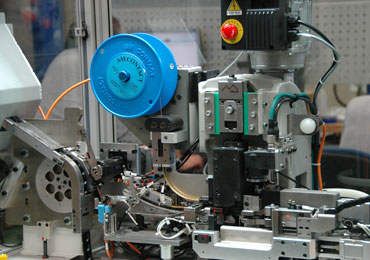

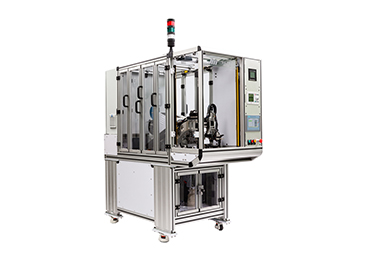

HSCS:高速全自動壓接機 自動剝線和自動送料壓接

相關文章

August
2016

拼接壓接研討會的實用技巧：壓縮-電阻-拉力（第2部分）

第一次測試結果為壓接高度、壓縮、拉力、電阻、不同的拼接帶尺寸以及材料和工具類型之間的交叉依賴性。在這里輸入數據。

August
2016

拼接壓接研討會的實用技巧：壓縮-電阻-拉力（第一部分）

你知道為什么現有規范不能用于拼接壓接嗎？為了給你一個精細的解釋，SM CONTACT工程公司已經啟動了一項研究，這項研究涉及1300個樣品，在熱循環前后進行電阻和拉力測試。

August
2016

拼接壓接研討會上的實用技巧：拼接壓接VS端子

拼接壓接和標準端子的最大區別在哪里？
