SK 6000

SK 6000截面分析儀由三個獨立的模塊組成：SKT 6000切割模塊、SKE 3000蝕刻模塊和LMX 2000顯微模塊，得益于這種分體式配置，使其允許測量大尺寸的連接元件。

首先對樣品進行切割，對其橫截面進行研磨和蝕刻，使必要的細節清晰可見，最后將其放置在光學元件下方，獲得宏觀圖像并測量其參數。質量評估的準確性由獲得專利的SM Contact樣品夾和Viso 6.20測量軟件保證。

搭配自主研發端子橫截面分析軟件——VISO6.2，同時可分析新能源六邊形端子，空隙率，壓縮比等十多項，及外觀判斷，生成報告

采用先進技術清洗液，液體不發黑、無氣味、無毒、清洗效果好。

閱讀更多

技術參數

電源
230 V / 50 Hz
功率
350 W
防護類型
IP 20
一個端子分析周期
3-5 min.
CE 認證
切割模塊 SKT 6000
切割速率
600-3000 rpm
研磨速率
300-1500 rpm
尺寸 (W x D x H)
230 x 545 x 510 mm
重量
25,1 kg
電解模塊 SKE 3000
最小電解電流
0,35 A
最大電解電流
3,15 A
電解試劑
AE 7 + CE 1
尺寸 (W x D x H)
250 x 210 x 125 mm
重量
6,5 kg
成像模塊 LMX 2000
變焦倍率
1:65 (0,7x -4,5x)
可視范圍
10x -68x / up to 35 mm
15x -101x / up to 23,5 mm
20x -135x / up to 17,6 mm
USB 相機
IDS UI-3580LE-C-HQ
尺寸 (W x D x H)
320 x 300 x 475 мм
重量
10 kg

標準功能
選項

標準功能

工具包

所有必需的備件和消耗品都包含在工具包中：砂紙、切割盤、蝕刻筆插入件、電解液、校準片等。也可在tooling.smcontact.eu上購買。
Viso測量軟件

捕捉到的圖像是在專用軟件Viso的幫助下測量的。操作員選擇要測量的參數及其參考值，并在橫截面圖像上執行測量：具有適當預設或與控制列表比較的測量。

它還提供尺寸檢測和數據，并將其導出為PDF格式。

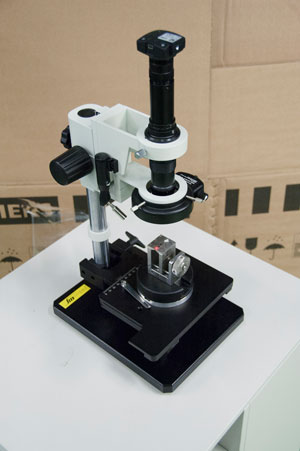

顯微鏡 LMX 2000

準備好的樣品可以通過顯微鏡捕獲需要測量的圖像，5倍光學元件配備LED燈光源和高分辨率相機可以將圖像傳輸到獨立的PC

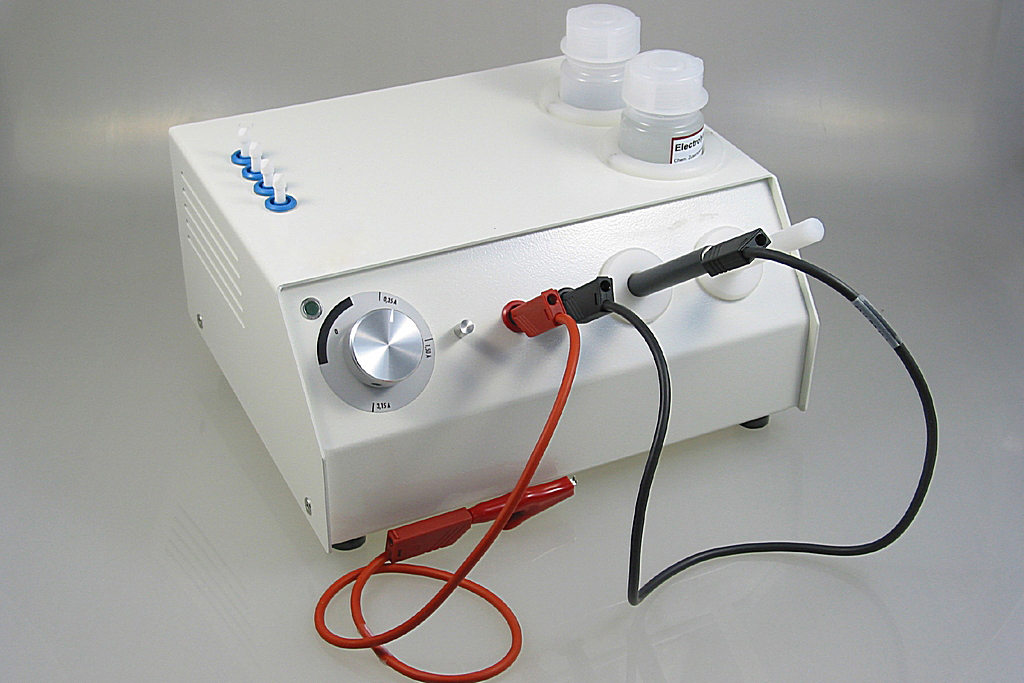

蝕刻模塊SKE3000

該設備作用于切割和拋光工序后的樣品表面清洗，它可以輕易替換掉現有的實驗室顯微圖制作中普遍使用的化學腐蝕品。

SM Contact可提供兩種電解液：微酸性和中性溶液，蝕刻強度可在0.35A-3.15A中進行調節，并且通過LED指示燈來顯示蝕刻工序正在進行

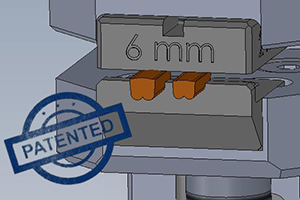

創新型樣品架

SM CONTACT 公司研發并獲得專利的樣品支架，帶有可更換的鉗口適合相應行業需求的壓接。鉗口形狀同樣品形狀契合，同時特制的擋塊將樣品固定在制定的水平軸向位置。因此，樣品的垂直定位和正確的切割保證了結果的有效性。

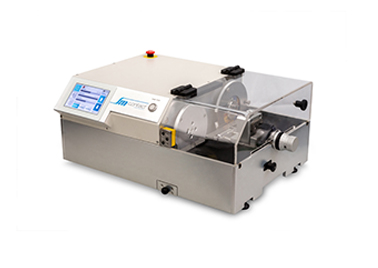

帶自動切割進刀的切割研磨模塊SKT6000

該模塊由切割盤，砂輪和傳動帶組成。

操作人員將樣品放入樣品架中，并將樣品架放入托架，關閉保護蓋之后，就可以啟動切割盤。托架可以在切割盤之間自由移動，并通過旋鈕來調節樣品架與切割盤之間的距離。

切割和研磨模塊的轉速可以從300-3000 rmp之間進行調整，切割速度和壓力保持恒定，從而避免樣品損壞
