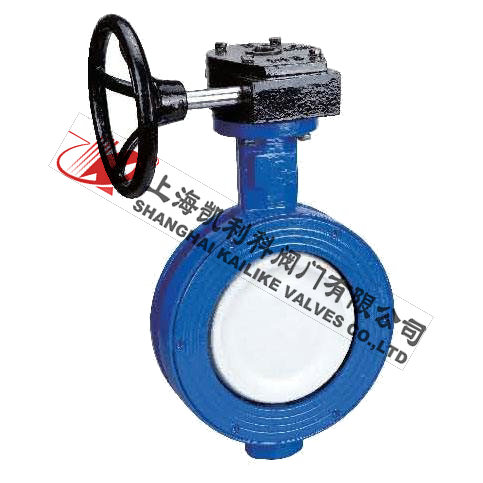

WBLX,D72X單偏心蝶閥
WBLX、D72X單偏心蝶閥是本廠引進國外先進閥門制造技術，采用獨特的“浮動密封”原理生產的蝶閥，徹底的解決了閥門內漏的可能性，并能減少密封閥座的磨擦阻力及操作扭矩。可廣泛地使用于給排水、建筑、空調、污水、石油、化工、食品、醫藥、輕紡、水電等系統流體管道作截止和調節作用。
|
產品名稱： |
單偏心蝶閥 |
產品型號： |
WBLX、D72X |
|
公稱通徑： |
DN50～DN1000 |
閥座密封： |
丁青橡膠、聚四氟乙烯 |
|
公稱壓力： |
1.0Mpa～1.6MPa |
連接方式： |
對夾、法蘭 |
|
適用溫度： |
-0ºC～+80ºC |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鑄鐵、球墨鑄鐵、鑄鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、粉體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
WBLX、D72X單偏心蝶閥是本廠引進國外先進閥門制造技術，采用獨特的“浮動密封”原理生產的蝶閥，徹底的解決了閥門內漏的可能性，并能減少密封閥座的磨擦阻力及操作扭矩。可廣泛地使用于給排水、建筑、空調、污水、石油、化工、食品、醫藥、輕紡、水電等系統流體管道作截止和調節作用。
產品特點
1、浮動式閥座，能自動找正蝶板最佳密封位置，達到良好的密封效果，并能減少操作扭矩。
2、采用單偏心結構，可減少閥座在開關過程中磨損，提高使用壽命。
3、球形密封面，保證閥門在關閉時，既使出現關不到位的情況，也能保證閥門密封不漏水。
4、特殊銷子設計，保證蝶板與閥桿緊密結合，并可進行更換。
5、整體烤漆，能有效地防止銹蝕且只要更換密封閥座材料，就可使用于不同介質。
6、精益選材，保證每個零件具有很高的可靠性。
；
主要規格
壓力等級：1.OM Pa、1.6 M Pa
閥體壓力：1.5 M Pa、2.4MPa
密封試驗：1.1 M Pa、1.7 6 Mpa
工作溫度：0～80°C
適用介質：水、油、氣
主要材質
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
|
2 |
蝶板 |
球墨鑄鐵、不銹鋼 |
|
3 |
密封閥座 |
三元乙丙橡膠 |
|
4 |
閥桿 |
不銹鋼 |
注：如需信號蝶閥資料來電索取
外形結構圖
主要外形尺寸(壓力等級：1.0MPa、1.6MPa)
|
公稱通徑 |
L |
L1 |
L2 |
ФD |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
|
50 |
43 |
267 |
154 |
106 |
112.5 |
77 |
224 |
251 |
330 |
408 |
|
65 |
46 |
267 |
154 |
124 |
123 |
85 |
240 |
270 |
377 |
430 |
|
80 |
46 |
267 |
154 |
162 |
138 |
95 |
279 |
309 |
411 |
462 |
|
100 |
52 |
267 |
154 |
162 |
150 |
105 |
286 |
318 |
467 |
512 |
|
125 |
56 |
345 |
154 |
192 |
168 |
129 |
329 |
359 |
503 |
582 |
|
150 |
56 |
345 |
154 |
216 |
190 |
132 |
354 |
381 |
557 |
639 |
|
200 |
60 |
353 |
238 |
270 |
227.5 |
165 |
438 |
464 |
655 |
706 |
|
250 |
68 |
353 |
238 |
326 |
251 |
197 |
493 |
520 |
745 |
762 |
|
300 |
83 |
|
227 |
376 |
284.5 |
234 |
|
596 |
842 |
825 |
|
350 |
92 |
|
227 |
436 |
310 |
283 |
|
670 |
|
887 |
|
400 |
102 |
|
270 |
484 |
343 |
325 |
|
781 |
|
1030 |
|
450 |
114 |
|
280 |
534 |
390 |
369 |
|
852 |
|
1160 |
|
500 |
127 |
|
338 |
590 |
423 |
404 |
|
610 |
|
1343 |
|
600 |
154 |
|
385 |
690 |
550 |
470 |
|
1100 |
|
1536 |
聲明：【WBLX,D72X單偏心蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WBLX,D72X單偏心蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
