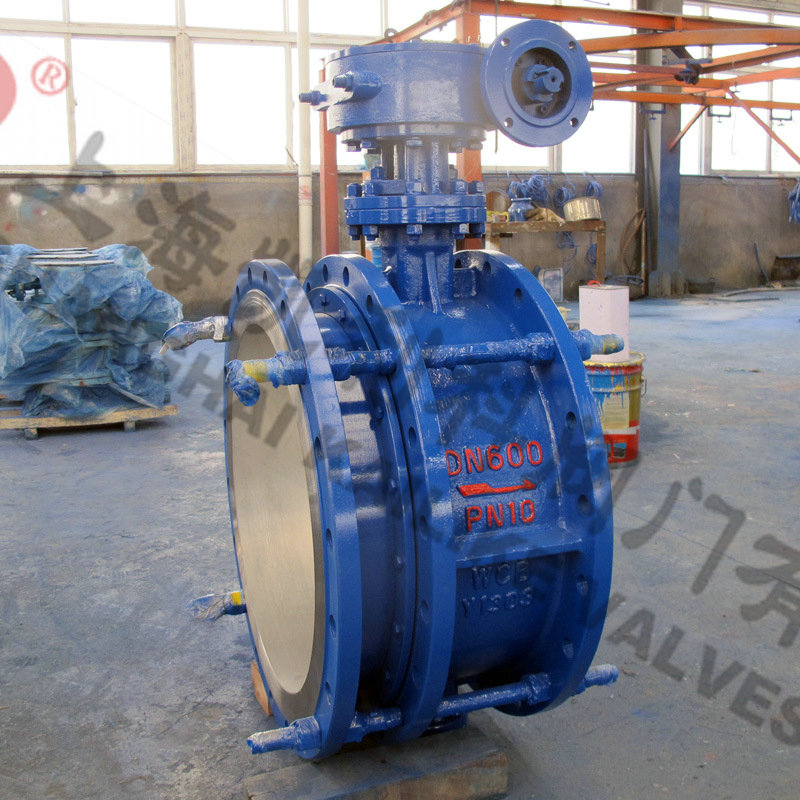

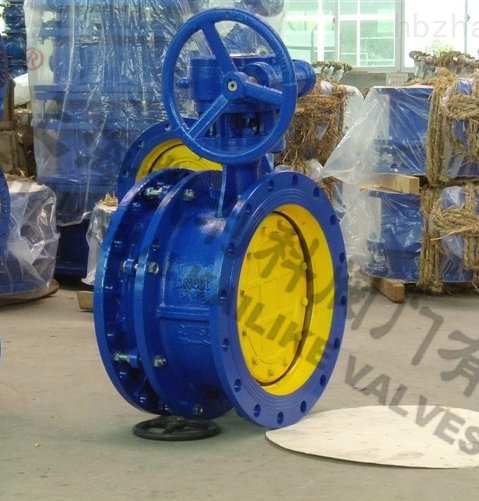

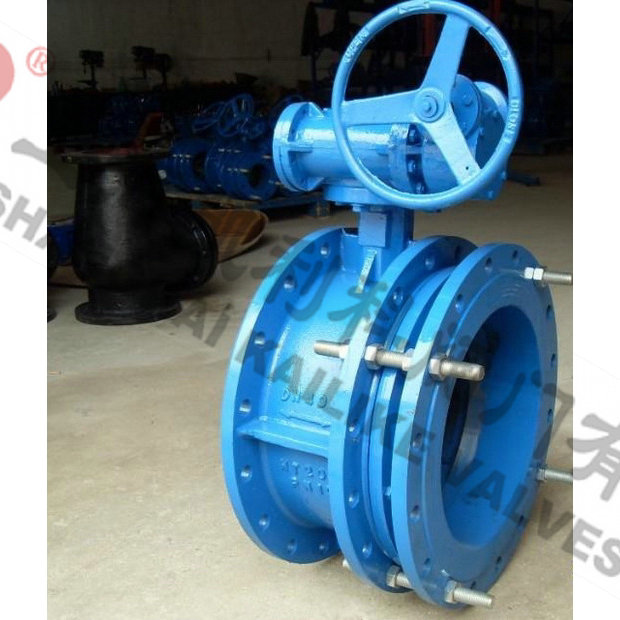

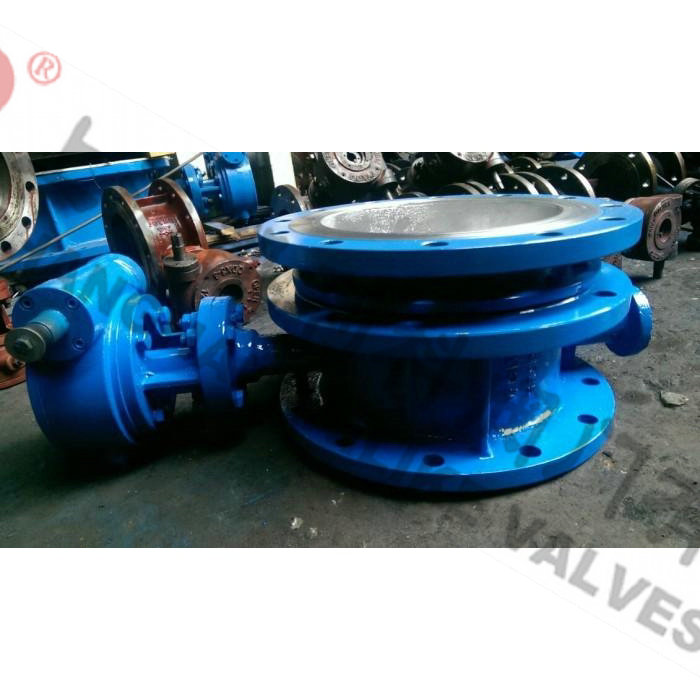

產品名稱：	伸縮蝶閥	產品型號：	SD341X/SD343H
公稱通徑：	DN40～DN1200	閥座密封：	橡膠密封或金屬硬密封
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭式
適用溫度：	-30ºC～+425ºC	驅動方式：	手動、蝸輪、電動、氣動、液動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、水、蒸氣、煤氣、油品等	生產廠家：	上海凱利科閥門有限公司

產品說明

SD341X/SD343H伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。

產品特點

1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。

性能參數

工作壓力(MPa)		0.6	1.0、1.6、2.5
適用溫度(℃)		橡膠密封≤80℃	適用溫度(℃)	金屬硬密封≤425℃
適用介質		水、污水、油品、空氣等	適用介質	水、蒸汽、污水、油品、空氣等
材料	閥體	灰鑄鐵	灰鑄鐵、鑄鋼	球墨鑄鐵
	蝶板	球墨鑄鐵(表面處理)	球墨鑄鐵、不銹鋼	球墨鑄鐵
	閥桿	2Cr13	不銹鋼、碳素鋼	鉻不銹鋼

技術參數

公稱通徑	DN（mm）	50～2200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃～425℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

外形結構圖

主要外形尺寸

DN	L	L1 max	A	B	E	F	J	M	Do
50	160	172	83	120	90	205	83	115	200
65	160	172	89	145	90	205	83	115	200
80	180	195	98	158	90	205	83	115	200
100	195	215	110	170	90	205	83	115	200
125	205	225	123	182	90	205	83	115	200
150	205	225	140	210	90	205	83	115	200
200	218	238	170	238	90	205	83	115	200
250	233	258	195	270	90	205	83	134	250
300	248	268	222	300	90	205	83	134	250
350	278	303	252	330	120	265	141	159	250
400	298	323	285	368	120	265	141	159	250
450	311	336	310	402	185	250	115	163	250
500	330	355	337	438	185	250	115	163	315
600	350	375	393	490	245	400	145	185	315
700	364	395	450	558	245	400	145	185	315
800	415	445	515	625	310	460	191	220	315
900	435	475	560	685	310	460	191	220	400
1000	510	550	610	750	410	55	270	255	400
1200	590	630	825	880	410	55	270	255	400
1400	590	630	840	987	520	640	351	320	400
1600	626	660	960	1158	520	785	440	335	630
1800	670	710	1060	1258	520	640	351	320	400
2000	680	720	1165	1365	520	640	351	320	400
2200	700	740	1325	1470	520	640	351	320	400

安裝注意事項

1、安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2、出廠時結構長度為最小長度，安裝時，拉至安裝長度(即設計長度)。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4、可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。


聲明：【SD341X,SD343H伸縮蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SD341X,SD343H伸縮蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
