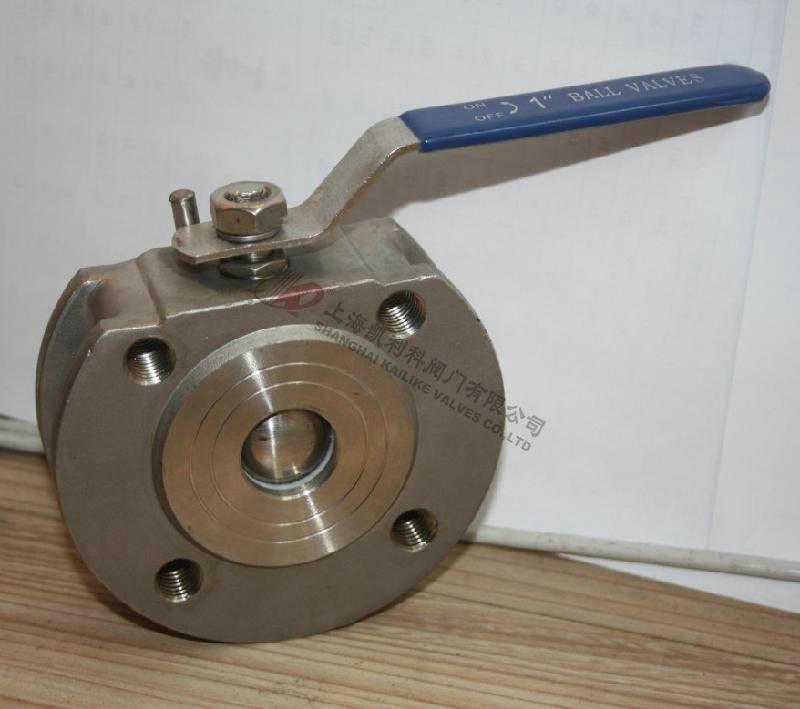

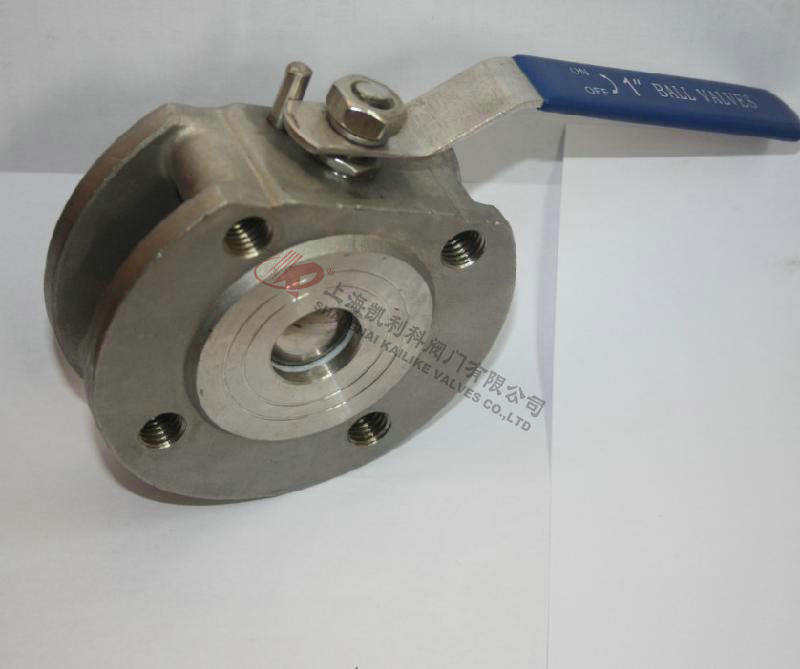

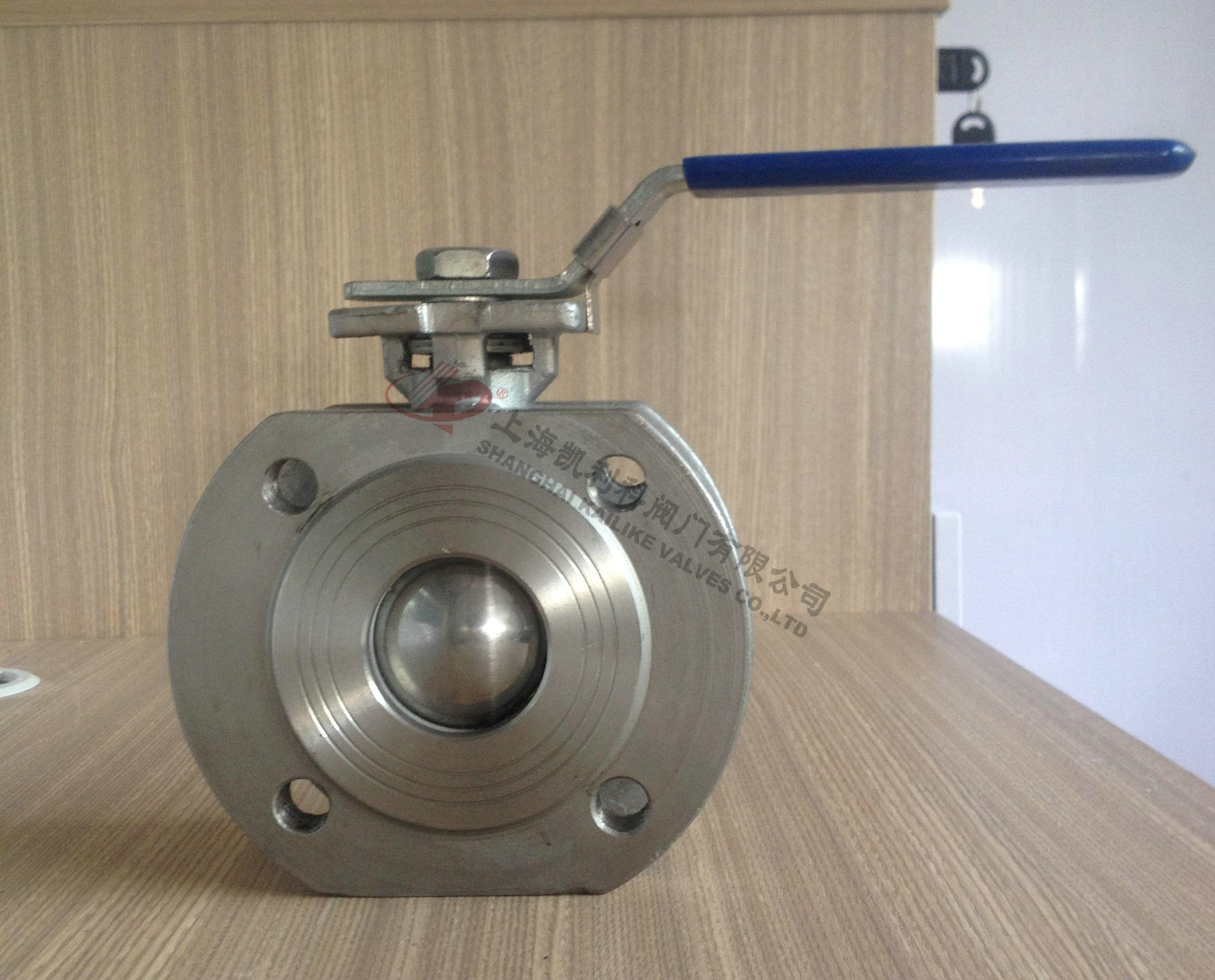

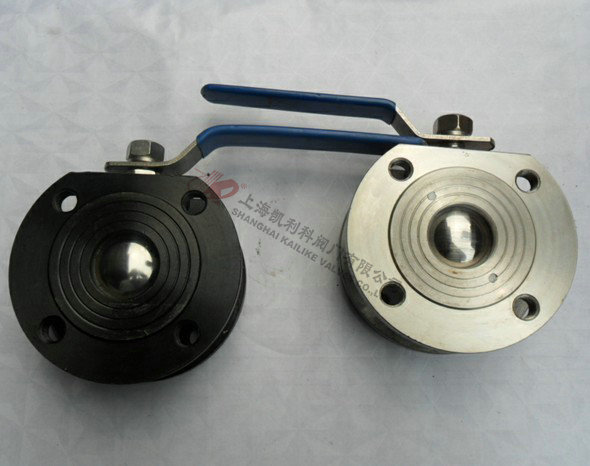

Q71F薄型球閥
Q71F薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。
|
產品名稱： |
薄型球閥 |
產品型號： |
Q71F |
|
公稱通徑： |
DN15～DN200 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～4.0Mpa |
連接方式： |
對夾式 |
|
適用溫度： |
-20ºC～+180ºC～425ºC～550ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、碳鋼、鍛鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q71F薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行調節或切斷控制。
主要閥體材料
|
型號 |
Q71F-16C |
Q71F-25 |
Q71F-16P |
Q71F-25P |
Q71F-16R |
Q71F-25R |
|
工作壓力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
1.6 |
2.5 |
|
適用溫度（℃） |
≤150 |
≤150 |
|
適用介質 |
無腐蝕性介質 |
腐蝕性介質 |
|
材料 |
閥體、密封瓶帽 |
WCB |
CF8 |
CF3 |
|
閥桿 |
2CR13 |
304SS |
316SS |
|
密封圈 |
PTFE |
|
填料 |
PTFE |

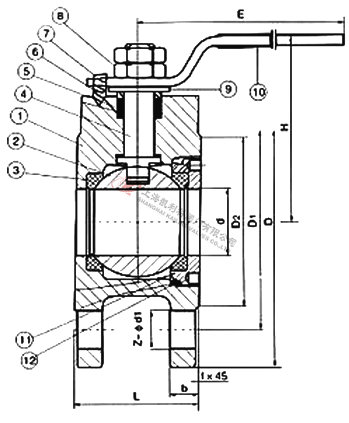

外形結構圖
主要連接尺寸
|
口徑(in") |
1/2 |
3/4 |
1 |
1 1 / 4 |
1 1 / 2 |
2 |
2 1 / 2 |
3 |
4 |
5 |
6 |
8 |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
