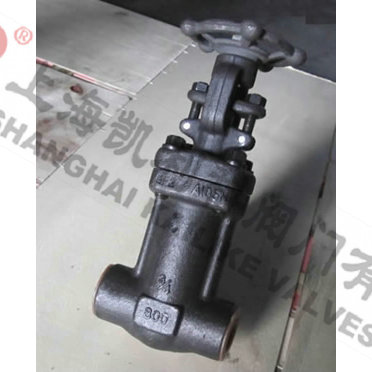

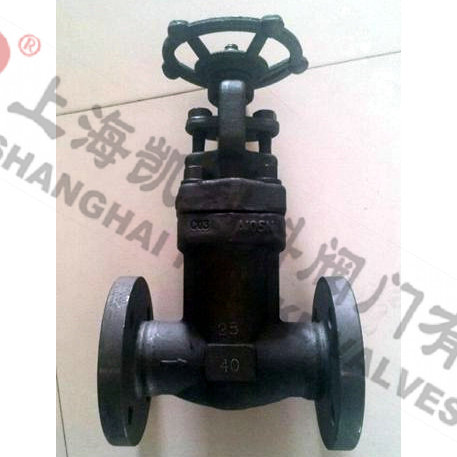

鍛鋼波紋管閘閥
鍛鋼波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。
|
產品名稱： |
鍛鋼波紋管閘閥 |
產品型號： |
WZ11Y、WZ61Y、WZ41Y |
|
公稱通徑： |
DN15～DN50 |
密封結構： |
波紋管 |
|
公稱壓力： |
150LB-900LB |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC～425ºC～550ºC |
驅動方式： |
手動、傘齒輪、電動、氣動、液動 |
|
閥體材質： |
鍛鋼、鍛不銹、A105、A182、F304、F316 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體類 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
鍛鋼波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。啟標波紋管閘閥廣泛適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
應用規范
|
設計制造 |
BS5352；MSS-SP-177 |
|
承插口尺寸 |
ANSIB16.11;JB/T1751 |
|
螺紋端尺寸 |
ANSIB1.20.1;JB/T7306 |
|
對焊端尺寸 |
ANSIB16.25;JB/T12224 |
|
法蘭端尺寸 |
ANSIB16.5;JB79 |
主要零件材料
|
序號 |
零件名稱 |
A105/F6a |
A105/F6aHFS |
A105/F6aHF |
F304(L)/304(L) |
F316(L)/316(L) |
|
1 |
閥體 |
A105 |
A105 |
A105 |
F304 |
F316(L) |
|
2 |
閥座 |
410 |
410HF |
410HF |
304(L) |
316(L) |
|
3 |
閥板 |
F6a |
F6a |
F6HF |
F304(L) |
F316(L) |
|
4 |
閥桿 |
410 |
410 |
410 |
304(L) |
F316(L) |
|
5 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
6 |
閥蓋 |
A105 |
A105 |
A105 |
F304(L) |
F316(L) |
|
7 |
螺栓 |
B7 |
B7 |
B7 |
B8 |
B8 |
|
8 |
銷 |
410 |
410 |
410 |
304 |
304 |
|
9 |
填料壓蓋 |
410 |
410 |
410 |
304 |
316 |
|
10 |
活節螺栓 |
b7 |
b7 |
b7 |
B8(M) |
B8(M) |
|
11 |
填料壓板 |
A105 |
A105 |
A105 |
F304 |
F304 |
|
12 |
六角螺母 |
2H |
2H |
2H |
8(M) |
8(M) |
|
13 |
閥桿螺母 |
410 |
410 |
410 |
410 |
410 |
|
14 |
鎖緊螺母 |
2H |
2H |
2H |
2H |
2H |
|
15 |
銘牌 |
AL |
AL |
AL |
AL |
AL |
|
16 |
手輪 |
A197 |
A197 |
A197 |
A197 |
A197 |
|
17 |
潤滑墊片 |
410 |
410 |
410 |
410 |
410 |
|
18 |
填料 |
石墨 |
石墨 |
石墨 |
石墨 |
石墨 |
|
20 |
墊片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
28 |
波紋管 |
F321 |
F321 |
F321 |
F316L |
F316L |

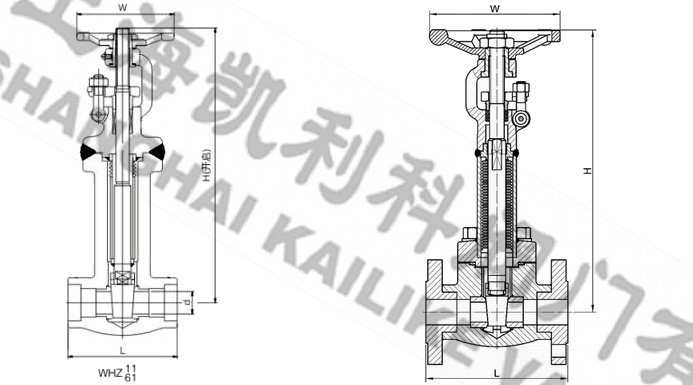

外形結構圖
主要外形尺寸
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
|
L1 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
H（開） |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
螺栓式 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 |
聲明：【鍛鋼波紋管閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的鍛鋼波紋管閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
