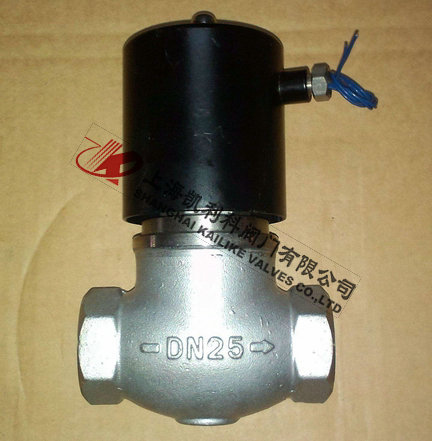

ZCL不銹鋼通用電磁閥
ZCL不銹鋼通用電磁閥適用于無壓差或低壓力系統如壓力低于1.6MPa溫度不高于180℃各種混合介質管路 如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。
|
產品名稱： |
不銹鋼通用電磁閥 |
產品型號： |
ZCL |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
活塞式、直動式、先導式、分布直動式 |
|
真空負壓： |
1.0MPa～1.6MPa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
-15ºC～+60ºC |
驅動方式： |
電磁動 |
|
閥體材質： |
黃銅、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZCL不銹鋼通用電磁閥適用于無壓差或低壓力系統,如壓力低于1.6MPa,溫度不高于180℃各種混合介質管路, 如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。
重新設計,采用球面過度,小阻力提高流通能力
1.集直動式開閥和先導式開閥兩位一體的反沖式特殊結構
2.零壓力亦能打開主閥，低壓差流量大，適用范圍廣
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.閥塞采用一次成型工藝,更加提高電磁閥的壽命和可靠性

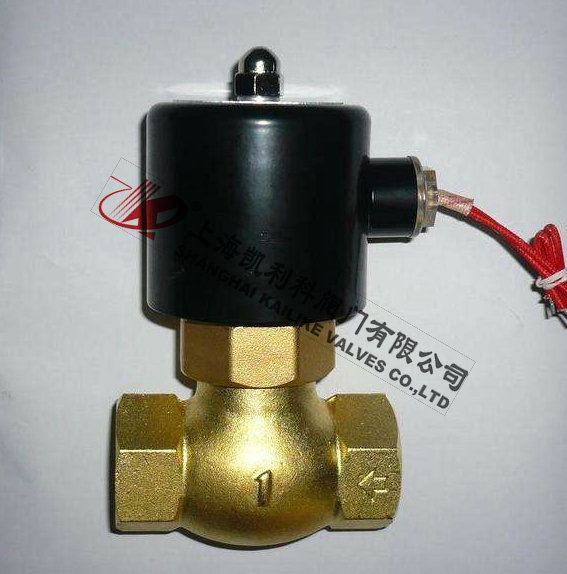

5.采用精鑄銅體,外觀精巧美觀
結構特點
①集直動式開閥和先異式開閥兩位一體的反沖式特殊結構；
②無壓力亦能打開主閥，低壓差流量大，適用范圍廣；
③采用聚四氟乙烯密封，耐溫性能好；
④零壓差能可靠動作；電磁分步直接活塞式操作結構
⑤型式：常閉式。
技術參數
|
參數/型號 |
ZCL-1 |
ZCL-2 |
ZCL-1Y |
ZCL-2Y |
|
工作壓力(Mpa) |
0～0.8 |
|
介質種類 |
空氣 |
蒸汽 |
水油 |
熱水 |
|
介質溫度(℃) |
≤60 |
≤180 |
≤60 |
≤180 |
|
電源電壓 |
AC220V、DC24V其余規格可特殊訂貨 |
|
流量系數(Kv) |
按JB/T7352-94 |
|
功率(W) |
≤50 |
|
環境溫度(℃) |
-40～+60 |
|
公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
|
|
|
|
|
|
|
|

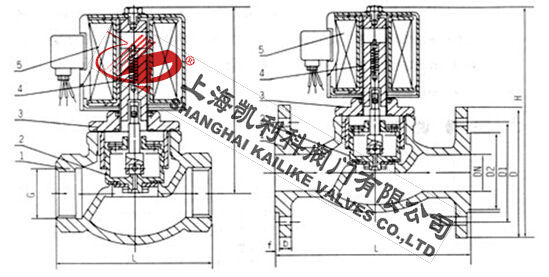

外形結構圖
主要外形尺寸
通徑
DN |
內螺紋 |
內螺紋連接 |

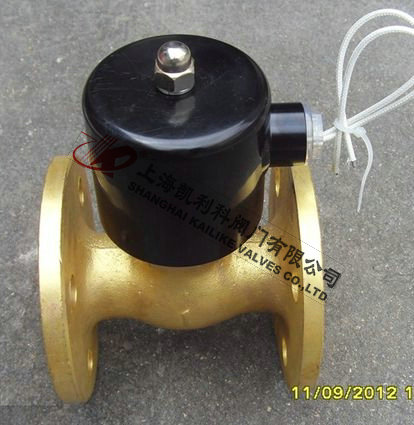

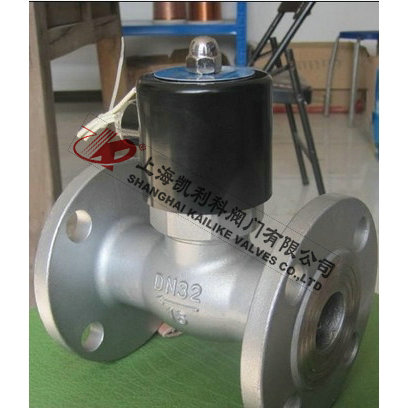

法蘭連接 |
|
外形尺寸 |
外形尺寸 |
|
G |
L |
H |
L |
H |
|
15 |
1/2 |
89 |
168 |
101 |
185 |
|
20 |
3/4 |
101 |
195 |
105 |
210 |
|
25 |
1 |
101 |
195 |
107 |
219 |
|
32 |
11/4 |
112 |
206 |
122 |
240 |
|
40 |
11/2 |
127 |
225 |
146 |
248 |
|
50 |
2 |
127 |
225 |
150 |
225 |
聲明：【ZCL不銹鋼通用電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCL不銹鋼通用電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
