J14B內螺紋角式氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點，成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣，燃氣管道的傳送，并滿足長期可靠使用的要求，其密封性、可維修性、安全性等。
| 產品名稱： | 內螺紋角式氨用截止閥 | 產品型號： | J14B |
| 公稱通徑： | DN10～DN32 | 結構形式： | 截止式 |
| 公稱壓力： | 2.5MPa～16.0MPa | 連接方式： | 內螺紋 |
| 適用溫度： | -40ºC～+200ºC | 驅動方式： | 手輪 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 氨氣、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 零件名稱 | 閥體、閥蓋 | 密封圈 | 填料 | 填料壓蓋 | 閥桿 | 墊片 |
| J14B-25Z | 灰鑄鐵 | 巴氏合金 | 聚四氟乙烯 | 碳 鋼 | 聚四氟乙烯 | |
| J14F-25Z | 灰鑄鐵 | 聚四氟乙烯 | ||||
| 序號 | 氨閥名稱 | 型號規格 |
公稱通徑 （mm） |
公稱壓力 （MPa） |
適用介質 | 適用溫度 |
| 1 | 氨直角式截止通閥 | J14B-25Z-DN10 | 10 | 2.5 | 氨 | -40~+150℃ |
| 2 | 氨直角式截止通閥 | J14B-25Z-DN15 | 15 | 2.5 | 氨 | -40~+150℃ |
| 3 | 氨直角式截止通閥 | J14B-25Z-DN20 | 20 | 2.5 | 氨 | -40~+150℃ |
| 4 | 氨直角式截止通閥 | J14B-25Z-DN25 | 25 | 2.5 | 氨 | -40~+150℃ |
| 5 | 氨直角式截止通閥 | J14B-25Z-DN32 | 32 | 2.5 | 氨 | -40~+150℃ |
|
公稱壓力 PN（MPA） |
實驗壓力 PS（MPa） |
適用介質 | 適用溫度（℃） | ||||
| 2.5 | 3.8 |
氨氣、 氨液等 NH3 |
巴氏合金 -40℃ +150℃ |
四氟 -40℃ +200℃ |
|||
|

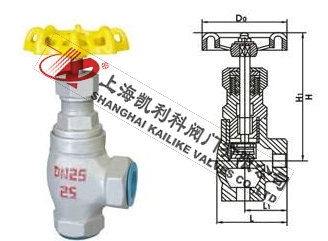

外 形 尺 寸 |
名 稱 | 總長(L) | 閥體長（L） | 全開（H） | 全關（H1） | 手輪直徑（D0） | 連接方式 |
| DN10 | 63 | - | - | 110 | 80 | 3/3管柱螺紋 | |
| DN15 | 73 | 50 | 165 | 138 | 100 | 1/2管柱螺紋 | |
| DN20 | 86 | 55 | 170 | 142 | 100 | 3/4管柱螺紋 | |
| DN25 | - | 58 | 160 | 120 | 1管柱螺紋 | ||
| DN32 | - | 77 | 185 | 140 | 11/4管柱螺紋 | ||
聲明：【J14B內螺紋角式氨用截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J14B內螺紋角式氨用截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
