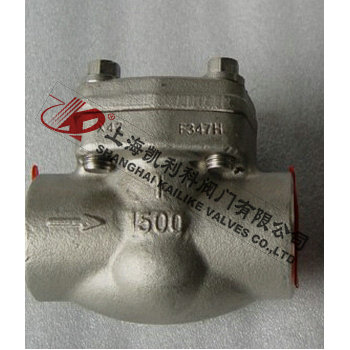

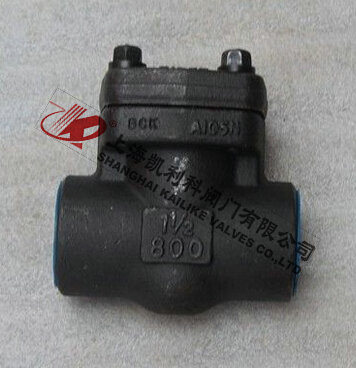

H61Y,H61H承插焊止回閥
H61Y、H61H承插焊止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。
|
產品名稱： |
承插焊止回閥 |
產品型號： |
H61Y、H61H |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
升降式 |
|
公稱壓力： |
1.6MPa～42.0MPa 150LB-2500LB |
連接方式： |
承插焊、內螺紋、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鍛鋼A105、A182、F22、304、316、316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H61Y、H61H承插焊止回閥密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不銹鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
閥蓋設計形式
一、螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接。
二、焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接。
三、壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
設計結構和特征
符合API602，MSS-SP-118(可采用標準)和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-SP-25
采用以下結構
全徑或縮徑
結構長度按ANSI B16.5 F16.5
法蘭自緊式閥蓋
明桿支架型
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺式連接，全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋。
主要零件材質
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
4 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A193 B8(M) |
|
5 |
銘牌 |
SS |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8(M) |
A193B8(M) |
|
7 |
球 |
A182F304 |
A182F304 |
A182F304 |
A182F304 |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

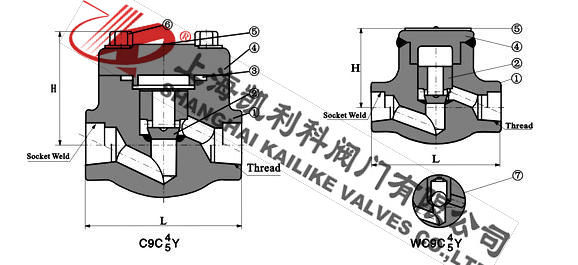

外形結構圖
主要外形尺寸800LB
|
NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
2 1/2” |
|
全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
W |
61 |
61 |
65 |
79 |
95 |
103 |
118 |
132 |
|
重量 |
螺栓式 |
1.4 |
1.2 |
1.5 |
3.1 |
3.9 |
5.6 |
8.9 |
12.5 |
|
焊接式 |
1.1 |
1.0 |
1.2 |
2.9 |
3.3 |
4.9 |
8.1 |
10.9 |

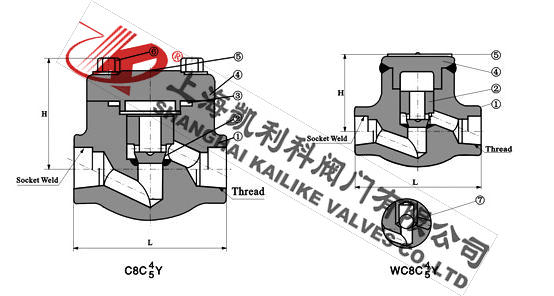

外形結構圖
主要外形尺寸900LB～1500LB
|
NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
2 1/2” |
|
全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
1 1/4” |
1 1/2” |
2” |
|
L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 |
|
W |
65 |
79 |
79 |
97 |
104 |
120 |
139 |
215 |
|
重量 |
螺栓式 |
1.6 |
3.4 |
3.3 |
5.5 |
6.0 |
9.2 |
12.9 |
16.2 |
|
焊接式 |
1.3 |
3.2 |
3.1 |
4.8 |
5.4 |
8.5 |
11.2 |
14.3 |
標準材質明細表900LB～2500LB
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
密封螺母 |
A105+STL |
F22+STL |
A182 F304(L) |
F316(L) |
|
4 |
密封圈 |
A276 304L |
A276 304L |
A182F304(L) |
A276 316L |
|
5 |
固定螺母 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
6 |
提升螺栓 |
A1942H |
A1944 |
A1948 |
A194 8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |

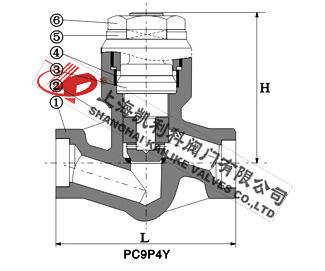

外形結構圖
主要外形尺寸900LB～2500LB
|
NPS |
1/2" |
3/4" |
1" |
1/4" |
11/2" |
2" |
|
L |
900LB～1500LB |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500LB |
186 |
186 |
186 |
232 |
232 |
279 |
|
H |
117 |
117 |
117 |
152 |
152 |
195 |
|
重量 |
900LB～1500LB |
7.5 |
7.0 |
6.8 |
18.5 |
18.1 |
20.3 |
|
2500LB |
9.0 |
7.6 |
8.4 |
19.5 |
20.1 |
21.8 |
聲明：【H61Y,H61H承插焊止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H61Y,H61H承插焊止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
