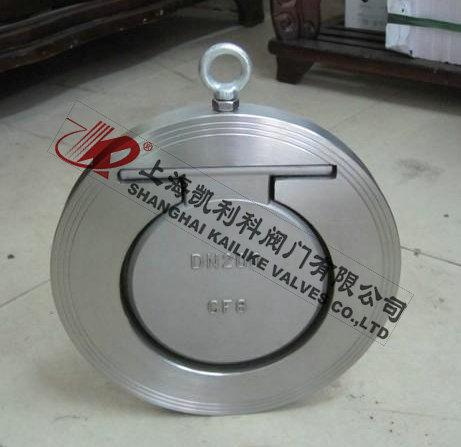

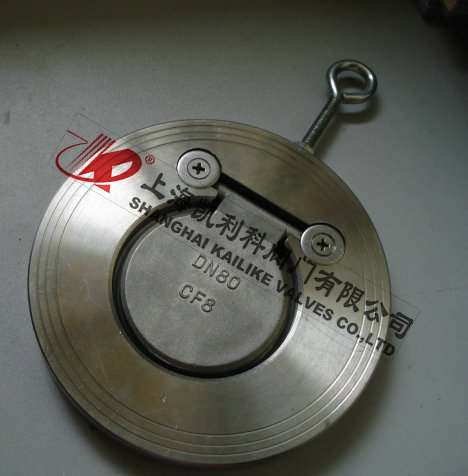

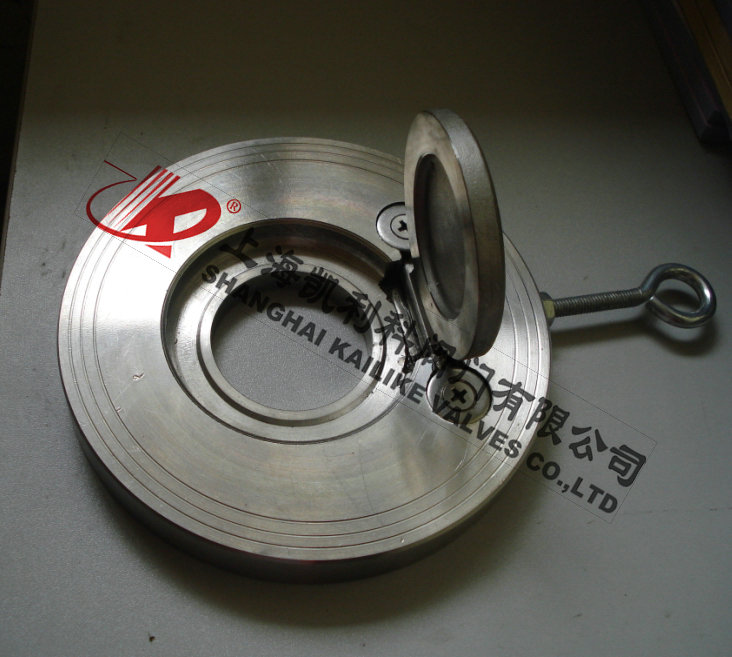

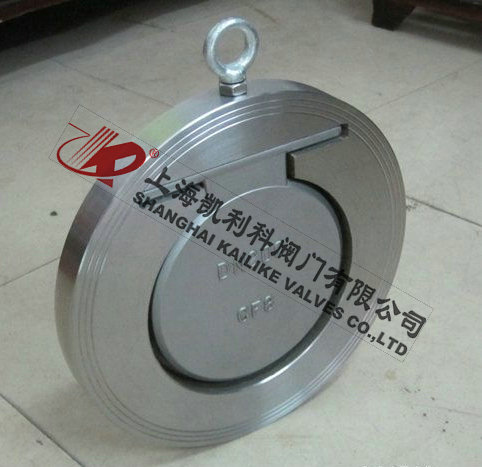

H74H,H74W,H74X旋啟式單瓣止回閥
H74H、H74W、H74X旋啟式單瓣止回閥是一種超薄型止回閥，采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。
|
產品名稱： |
旋啟式單瓣止回閥 |
產品型號： |
H74H、H74W、H74X |
|
公稱通徑： |
DN50～DN1000 |
結構形式： |
單瓣旋啟式 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
對夾式 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H74H、H74W、H74X旋啟式單瓣止回閥是一種超薄型止回閥，采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。
工作原理
旋啟式單瓣止回閥是一種圓盤型超薄止回閥，閥瓣處附有O型密封圈，密封性能好，且有彈簧輔助關閉，動作靈敏，特別對安裝空間限制的場所最為適用。 具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。
產品特點
1、結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價。
2、閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。
3、可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
性能參數
|
型號 |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
閥體材料 |
|
H74X-10C/16C/25C |
1.0～2.5 |
－29～80 |
水、油品 |
碳鋼/不銹鋼 |
|
H74H-10C/16C/25C/40C |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳鋼/不銹鋼 |
|
H74W-10P/16P/25P/40P |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
|
H74Y-40P |
4.0 |
≤150 |
硝酸類 |
不銹鋼 |
外形結構圖
主要外形尺寸
通徑
DN（mm) |
L |
D1 |
D |
|
PN1.0、1.6MPa |
PN2.5、4.0MPa |
1.0MPa |
1.6MPa |
2.5MPa |
4.0MPa |
|
50 |
19 |
19 |
25 |
109 |
109 |
109 |
109 |
|
65 |
19 |
19 |
38 |
129 |
29 |
129 |
129 |
|
80 |
19 |
19 |
46 |
144 |
144 |
144 |
144 |
|
100 |
19 |
19 |
71.5 |
164 |
164 |
170 |
170 |
|
125 |
19 |
19 |
95 |
194 |
194 |
196 |
196 |
|
150 |
19 |
29 |
114 |
220 |
220 |
226 |
226 |
|
200 |
29 |
29 |
140 |
275 |
275 |
286 |
293 |
|
250 |
29 |
38 |
188 |
330 |
331 |
343 |
355 |
|
300 |
38 |
51 |
216 |
380 |
386 |
403 |
420 |
|
350 |
44 |
51 |
263 |
440 |
446 |
460 |
477 |
|
400 |
51 |
51 |
305 |
491 |
495 |
517 |
549 |
|
450 |
60 |
76 |
356 |
541 |
558 |
567 |
574 |
|
500 |
64 |
83 |
406 |
596 |
620 |
622 |
626 |
|
600 |
70 |
90 |
482 |
698 |
732 |
734 |
745 |
|
700 |
80 |
90 |
562 |
813 |
804 |
831 |
- |
|
800 |
90 |
100 |
464 |
918 |
912 |
942 |
- |
|
900 |
90 |
100 |
738 |
1018 |
1012 |
1040 |
- |
|
1000 |
100 |
120 |
846 |
1124 |
1126 |
1155 |
- |
