產品名稱：	黃銅旋啟式止回閥	產品型號：	H14W、H44W
公稱通徑：	DN15～DN150	結構形式：	旋啟式、臥式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	內螺紋、法蘭
適用溫度：	-0ºC～+100ºC	驅動方式：	介質推動
閥體材質：	銅	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

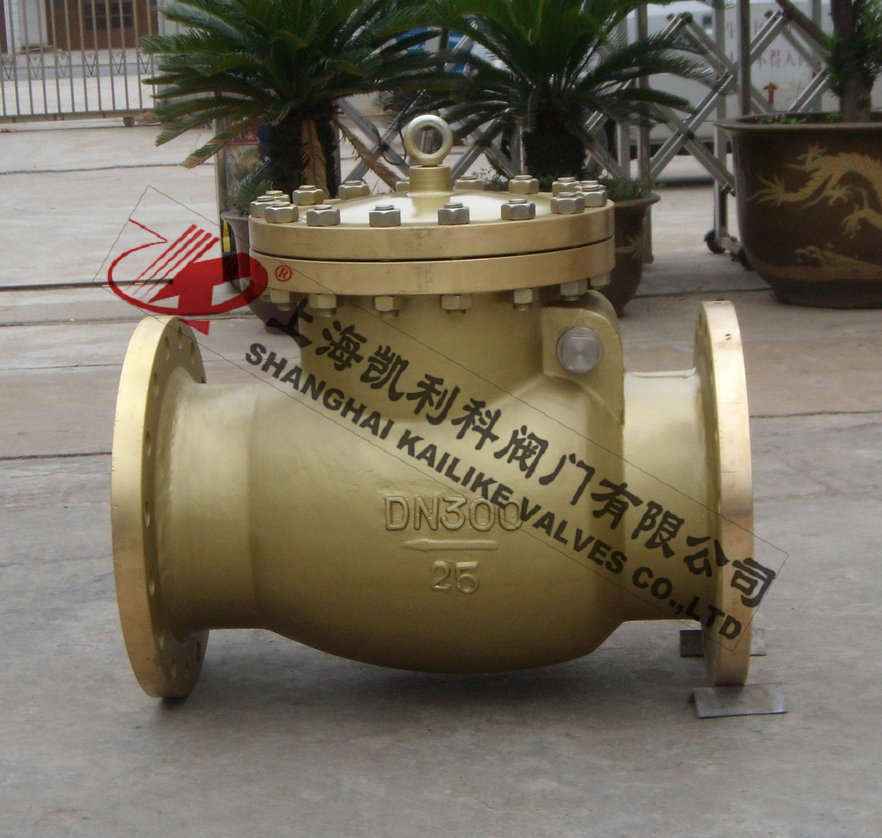

H14W、H44W黃銅旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

產品特點

1、閥瓣關閉快速，水錘壓力小
2、水平管道或垂直管道均可使用，安裝方便
3、流道通暢、流體阻力小
4、動作靈敏、密封性能好
5、閥瓣行程短、關閉沖擊力小
6、整體結構簡單緊湊、造型美觀
7、使用壽命長、性能可靠

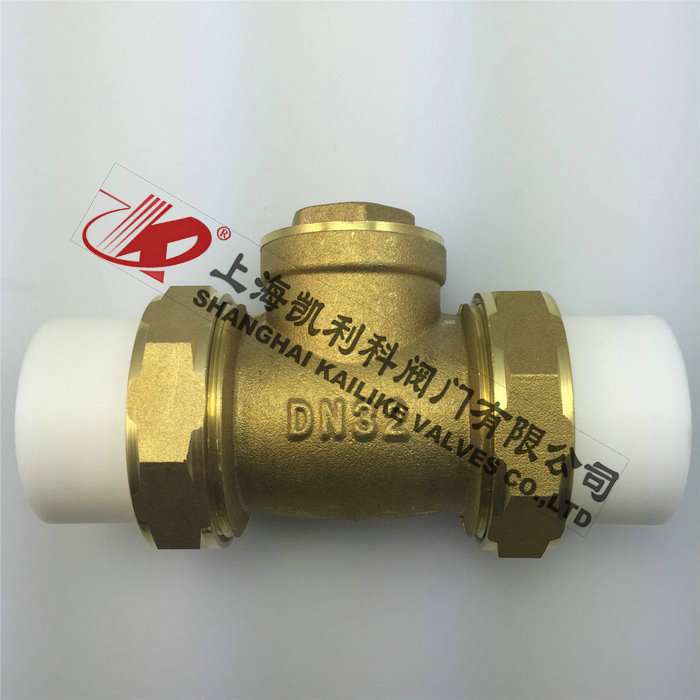

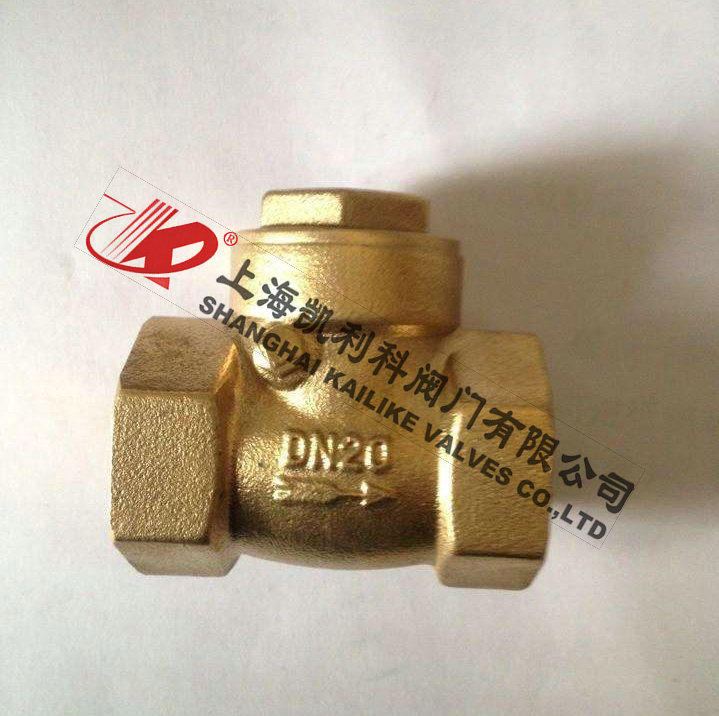

H14W黃銅旋啟式止回閥外形結構圖



H14W黃銅旋啟式止回閥主要外形尺寸

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"
DN	15	20	25	32	40	50
L	47	56	66	71	78	88
B	13.5	17	22	30	35	45
H	32	36	45	50	58	68

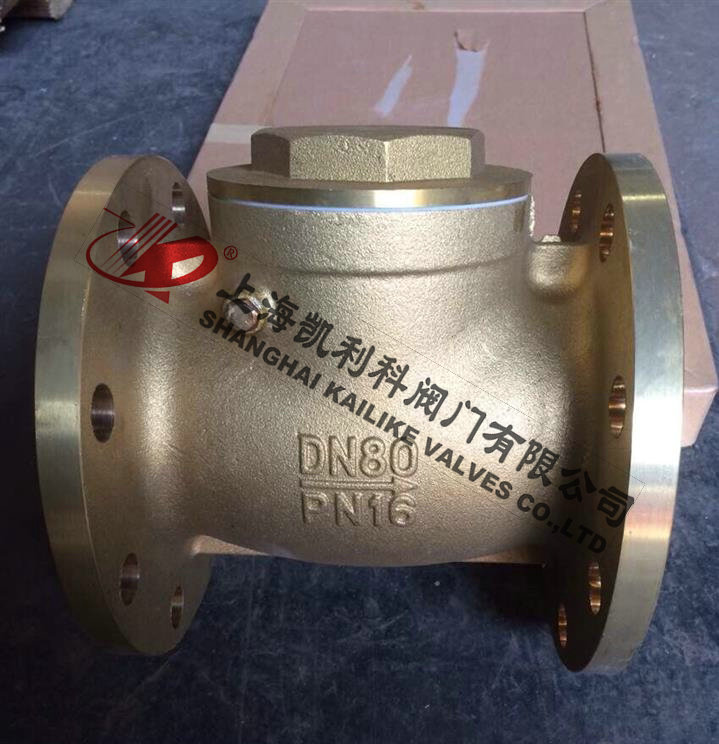

H44W黃銅旋啟式止回閥外形結構圖



H44W黃銅旋啟式止回閥主要外形尺寸

SIZE	1 1/2"	2"	2 1/2"	3"	4"	5"	6"
DN	40	50	65	80	100	125	150
L	135	143	160	185	210	235	263
H	73	85	95	104	118	133	142
D	110	125	145	160	180	210	240
B	40	50	65	80	100	120	142
N-фd	4-18	4-18	4-18	8-18	8-18	8-18	8-23

安裝應注意以下事項

1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。


聲明：【H14W,H44W黃銅旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H14W,H44W黃銅旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
