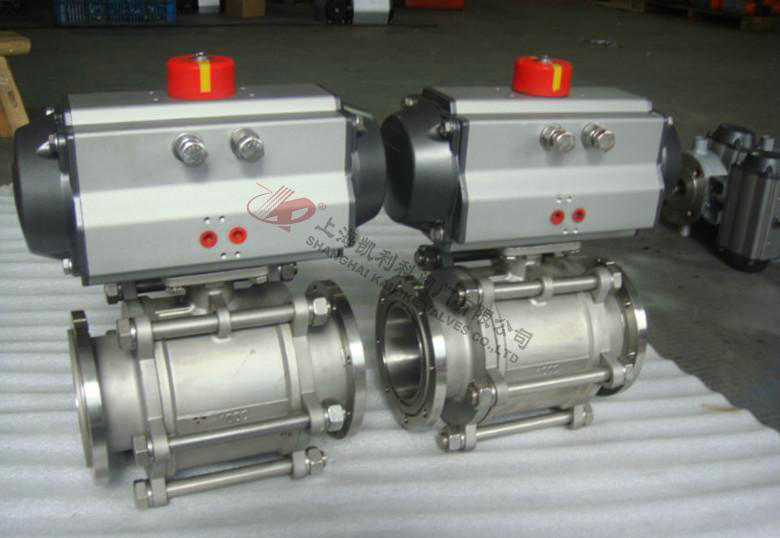

GUQ氣動高真空球閥
GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。
|
產品名稱： |
氣動高真空球閥 |
產品型號： |
GUQ |
|
公稱通徑： |
DN10～DN300 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
法蘭、螺紋、快卸法蘭、活接 |
|
適用溫度： |
≤180ºC |
驅動方式： |
手動、氣動、電動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
空氣、氣體、油、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

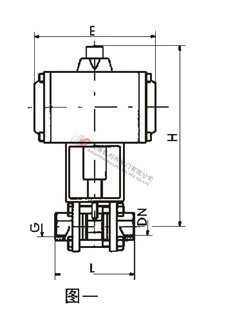

螺紋連接結構圖
螺紋連接的外形及連接尺寸(mm) (JB919)
|
Model型號 |
DN |
G |
H |
E |
L |
|
GUQ-10(G) |
10 |
1/4" |
153 |
104 |
68 |
|
GUQ-16(G) |
16 |
1/2" |
155 |
104 |
72 |
|
GUQ-20(G) |
20 |
3/4" |
160 |
104 |
82 |
|
GUQ-25(G) |
25 |
1" |
163 |
140 |
90 |
|
GUQ-32(G) |
32 |
1-1/4" |
180 |
140 |
112 |
|
GUQ-40(G) |
40 |
1-1/2" |
186 |
140 |
120 |
|
GUQ-50(G) |
50 |
2" |
233 |
164 |
145 |
|
GUQ-63(G) |
63 |
2-1/2" |
272 |
164 |
185 |
|
GUQ-80(G) |
80 |
3" |
351 |
190 |
210 |
|
GUQ-100(G) |
100 |
4" |
370 |
190 |
268 |

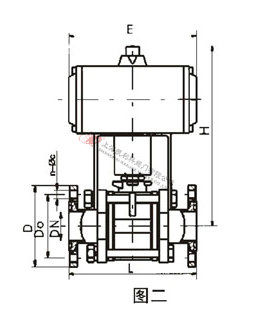

活套法蘭連接結構圖
活套法蘭連接的外形及連接尺寸(mm) (GB6070)
|
Model型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUQ-10(F) |
10 |
55 |
40 |
153 |
105 |
84 |
4-φ6.6 |
|
GUQ-16(F) |
16 |
60 |
45 |
155 |
130 |
84 |
4-φ6.6 |
|
GUQ-25(F) |
25 |
70 |
55 |
163 |
165 |
114 |
4-φ6.6 |
|
GUQ-32(F) |
32 |
90 |
70 |
180 |
165 |
140 |
4-φ9 |
|
GUQ-40(F) |
40 |
100 |
80 |
186 |
190 |
160 |
4-φ9 |
|
GUQ-50(F) |
50 |
110 |
90 |
233 |
190 |
170 |
4-φ9 |
|
GUQ-63(F) |
63 |
130 |
110 |
272 |
250 |
195 |
4-φ9 |
|
GUQ-80(F) |
80 |
145 |
125 |
351 |
250 |
203 |
8-φ9 |
|
GUQ-100(F) |
100 |
165 |
145 |
370 |
280 |
280 |
8-φ9 |

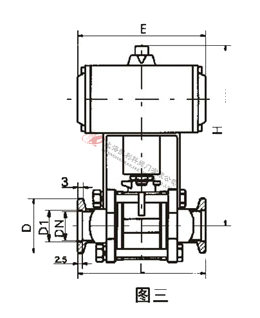

快卸法蘭連接結構圖
快卸法蘭連接的外形及連接尺寸(mm) (GB4982)
|
Model型號 |
DN |
D1 |
D |
H |
E |
L |
|
GUQ-10(KF) |
10 |
12.2 |
30 |
153 |
104 |
84 |
|
GUQ-16(KF) |
16 |
17.2 |
30 |
155 |
104 |
84 |
|
GUQ-25(KF) |
25 |
26.2 |
40 |
163 |
140 |
114 |
|
GUQ-32(KF) |
32 |
34.2 |
55 |
180 |
140 |
140 |
|
GUQ-40(KF) |
40 |
41.2 |
55 |
186 |
140 |
160 |
|
GUQ-50(KF) |
50 |
52.2 |
75 |
233 |
164 |
170 |
聲明：【GUQ氣動高真空球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GUQ氣動高真空球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
