角座閥工作原理（圖）

來源：www.brothertoy.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

角座閥(Corner Valve）廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。主要用于自動化工業控制流體水、油、空氣、蒸氣、液體、氣體等。使用安全、免維護、壽命長的優點。

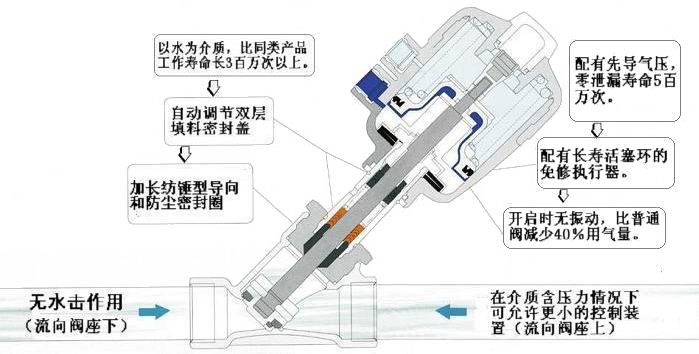

角座閥工作原理（圖）

角座閥是根據彈簧復位達到開啟和關閉的作用，可分為常開型與常閉型，單作用及雙作用氣缸進行開關。

雙作用（氣動頭通常為兩個孔）；工作原理：給氣、斷氣控制其開關。

單作用（氣動頭通常為一個孔）；工作原理：給氣開，給氣關。

角座閥結構原理

角座閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥，使用時,應該選擇常開或常閉. 角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。

1、角座閥主要由單作用、雙作用氣缸、閥體、組成。
2、角座閥具有閥門開或關位置顯示。

3、外部氣動先導，可增加使用壽命，免維護。

4、溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。

5、閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快。
6、角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。
