G941X-10S電動隔膜閥工作原理(圖)
來源：www.brothertoy.com作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:06
G941X-10S電動隔膜閥工作原理(圖)
電動隔膜閥就是由電裝和隔膜閥組成，用電動執行器來帶動隔膜閥的開關，從而達到管道中的介質截斷功能和接通，在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中應用較為廣泛。隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。
基本結構:
1、復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。
3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”
產品特點
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有的密封性和.小的關閉力。
8、襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此有的耐腐蝕的特點。

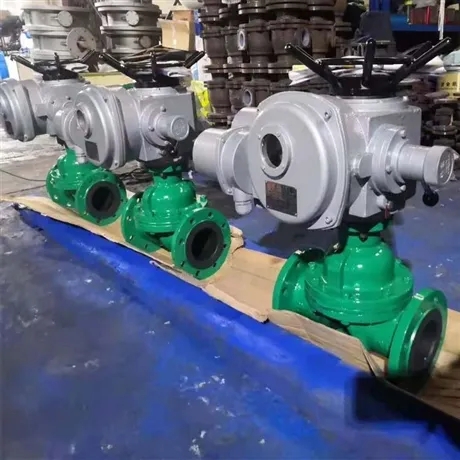

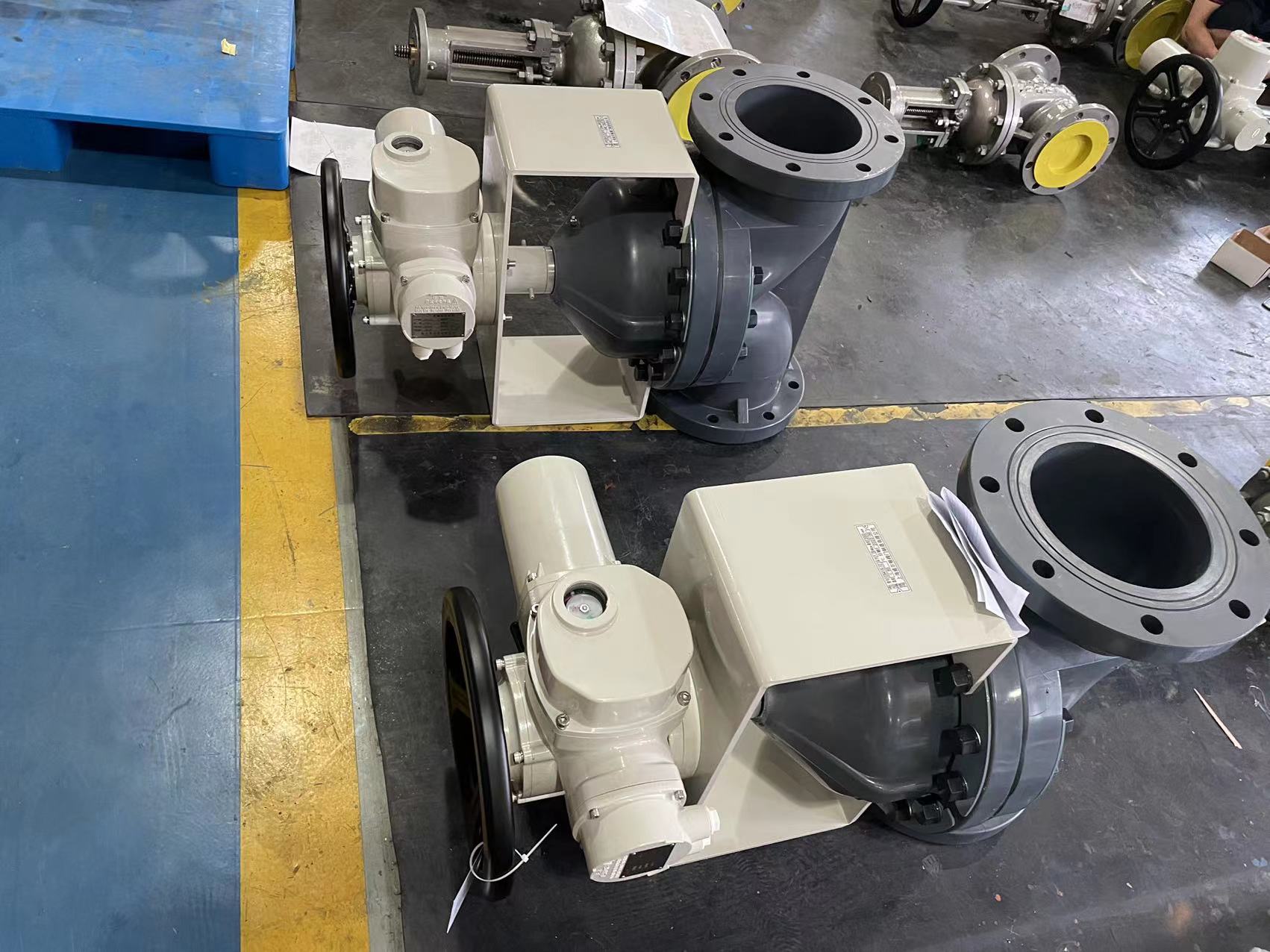

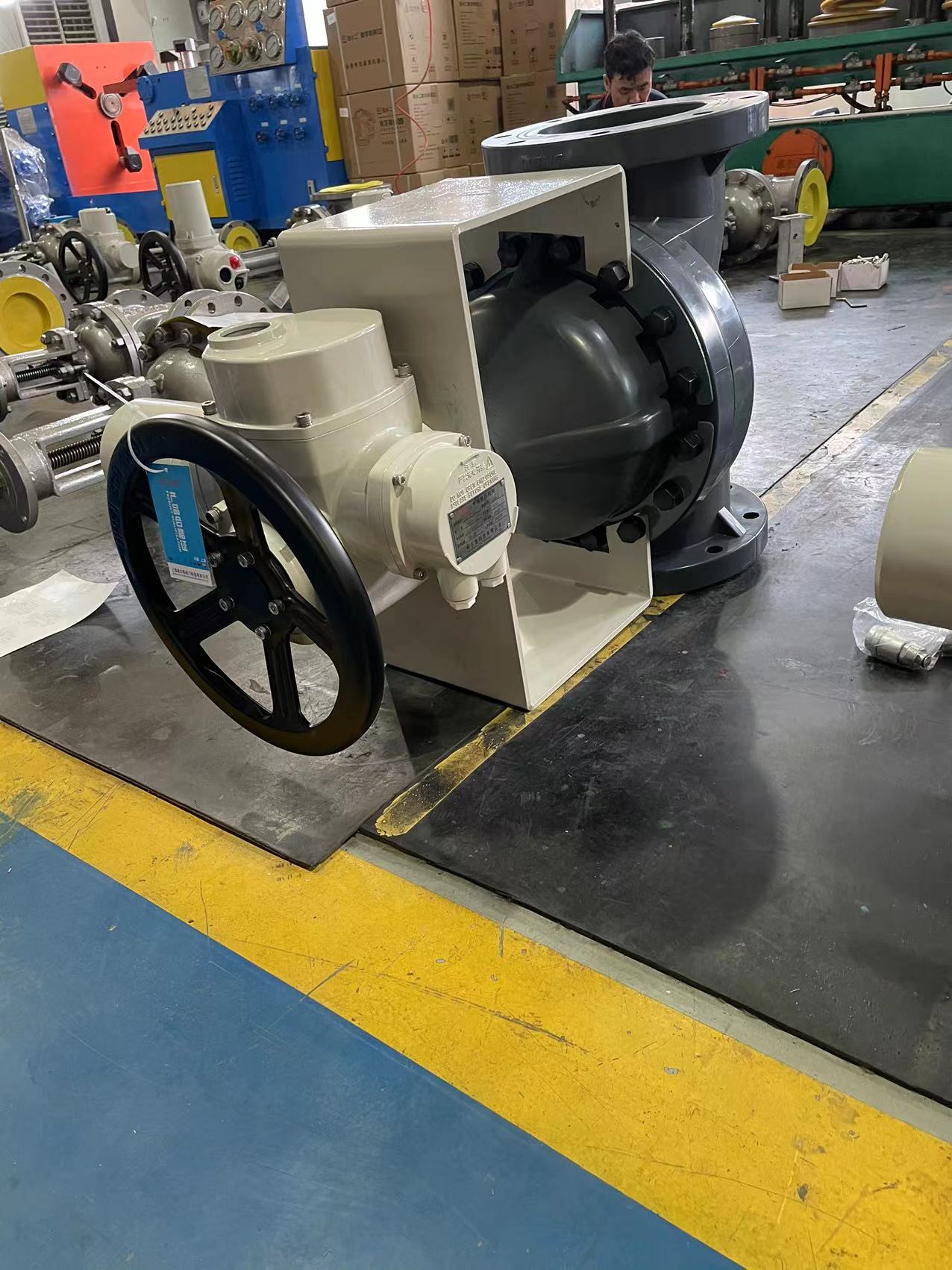

G941X-10S電動隔膜閥發貨圖片：
